Рас­смот­рим те­перь ПЛ-6н2п с точ­ки зре­ния ка­то­да. На­ша мо­дель поз­во­ля­ет ис­поль­зо­вать ори­ги­наль­ную лам­по­во-ка­тод­ную об­вяз­ку без ка­ких-ли­бо из­ме­не­ний.

При­ве­ду при­мер ра­бо­ты ка­то­да на вре­мен­ной шка­ле. (зе­ле­ный — ка­тод лам­пы, крас­ный — «ка­тод» ПЛ-6н2п):

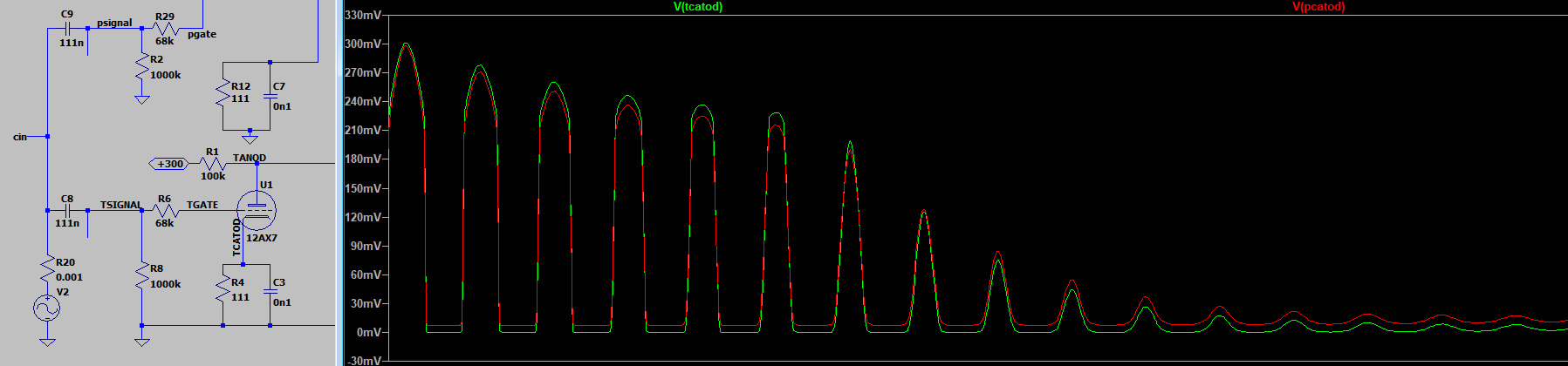

68к в сет­ке, 0.1к в ка­то­де:

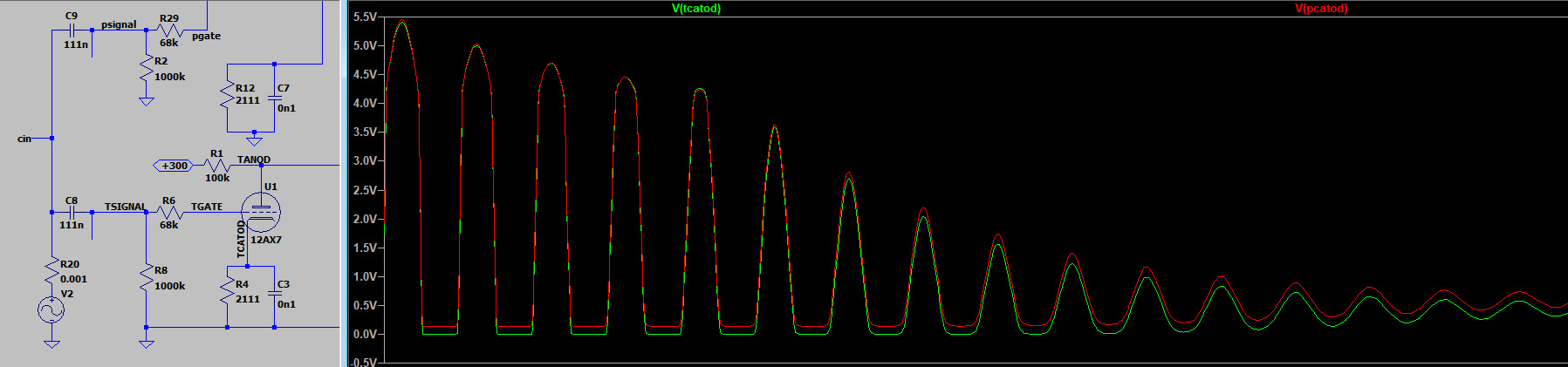

68к в сет­ке, 2.1к в ка­то­де:

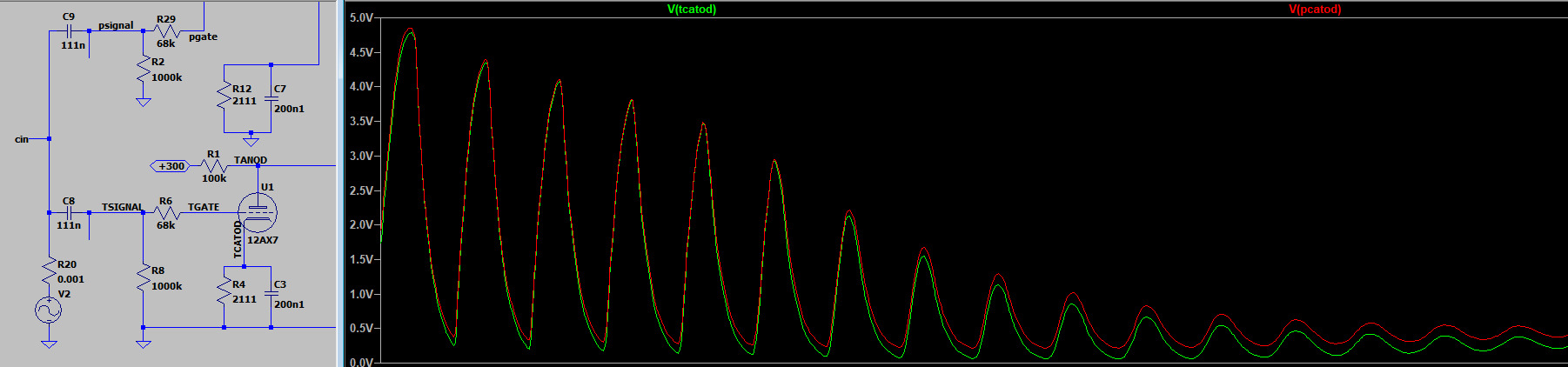

68к в сет­ке, 2.1к и 200нФ в ка­то­де:

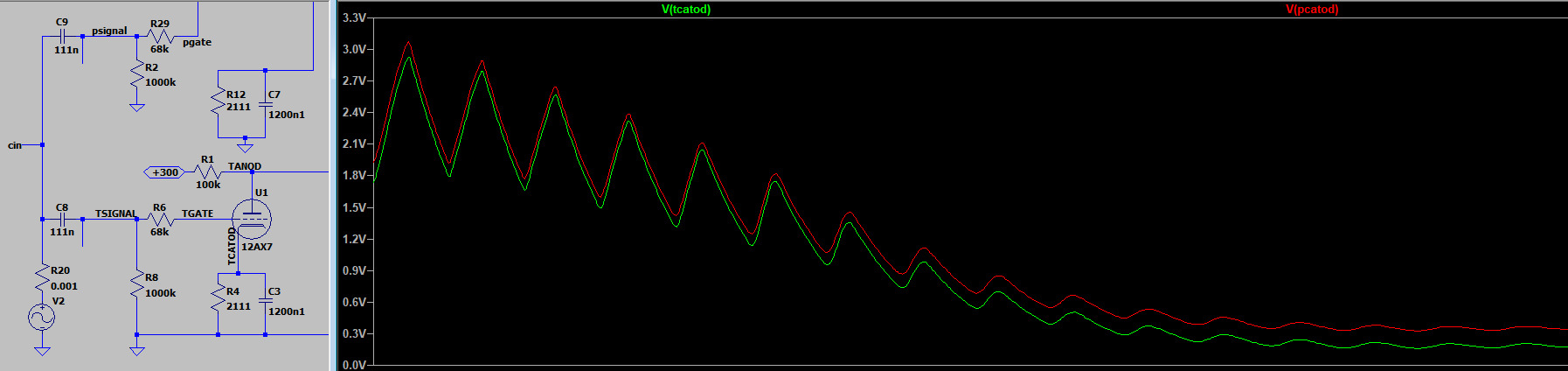

68к в сет­ке, 2.1к и 1200нФ в ка­то­де:

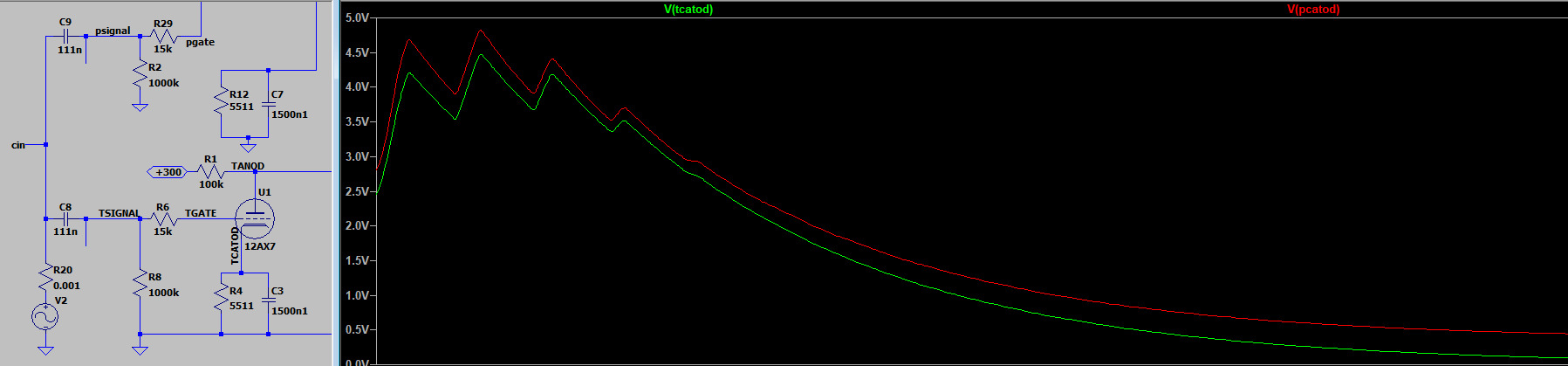

15к в сет­ке, 5.5к и 1500нФ в ка­то­де:

Те­перь гля­нем через со­от­но­ше­ние сиг­на­лов ка­тод­но­го к из­на­чаль­но­му.

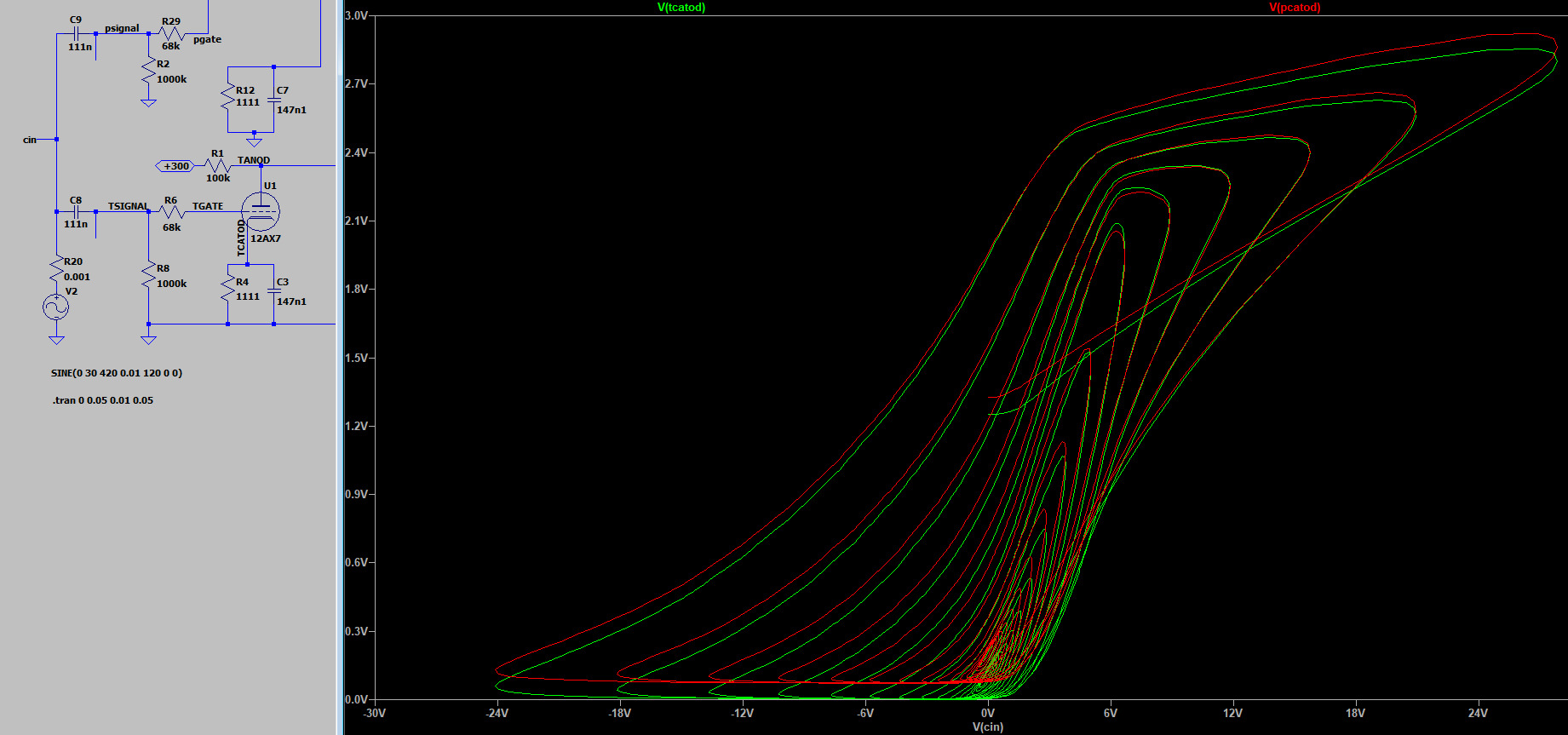

68к в сет­ке, 1.1к и 147нФ в ка­то­де:

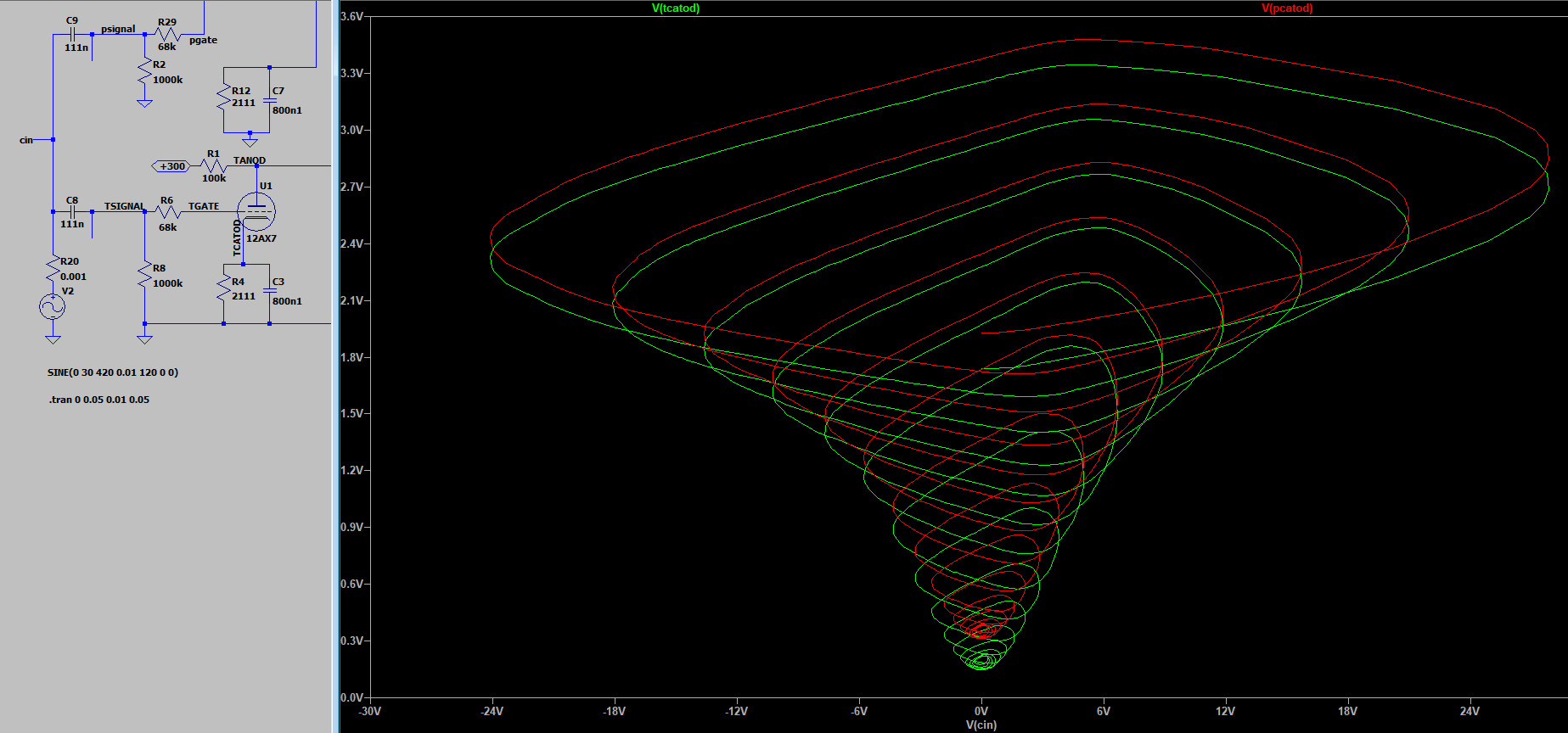

68к в сет­ке, 2.1к и 800нФ в ка­то­де:

Сле­ду­ет от­ме­тить неко­то­рые оче­вид­ные от­ли­чия на гра­фи­ках: силь­но за­мет­но сме­ще­ние от 0 вольт в сред­нем до 0.3 вольт. Ка­жет­ся все­го-то 0.3в, а ви­зу­аль­но гра­фик силь­но сжат, от­но­си­тель­но­го лам­по­во­го об­раз­ца. Это осо­бен­ность мо­де­ли (как элек­трон­ной, так и физи­че­ской).

Здесь сле­ду­ет об­ра­тить при­сталь­ное вни­ма­ние на са­му фор­му сиг­на­ла. Она очень хо­ро­шо по­вто­ря­ет лам­по­вую мо­дель, на всём спек­тре из­ме­не­ний в ка­то­де.
