Ни для ко­го не сек­рет, что лам­по­вый кас­кад на сет­ке огра­ни­чи­ва­ет верх­нюю по­лу­вол­ну, в со­от­вет­ствии с уров­нем сиг­на­ла на ка­то­де. Мно­гие схе­мы, в ос­нов­ном на поле­вом тран­зи­сто­ре (да­лее — ПТ), с до­пол­ни­тель­ным ди­о­дом уме­ли так де­лать весь­ма непло­хо, но на до­ста­точ­но услов­ном уровне. Как пра­ви­ло, это всё на­стра­и­ва­лось непо­сред­ствен­но под кон­крет­ный ре­жим с лам­по­во­го кас­ка­да.

На­ши ре­зуль­та­ты по­лу­чи­лись го­раз­до ши­ре: мо­дель да­ёт очень близ­кий ре­зуль­тат с лам­по­воым об­раз­цом на раз­лич­ных ре­жи­мах (се­рый — сиг­нал с ге­не­ра­то­ра, зе­ле­ный — сет­ка лам­пы, крас­ный сет­ка ПЛ-6н2п):

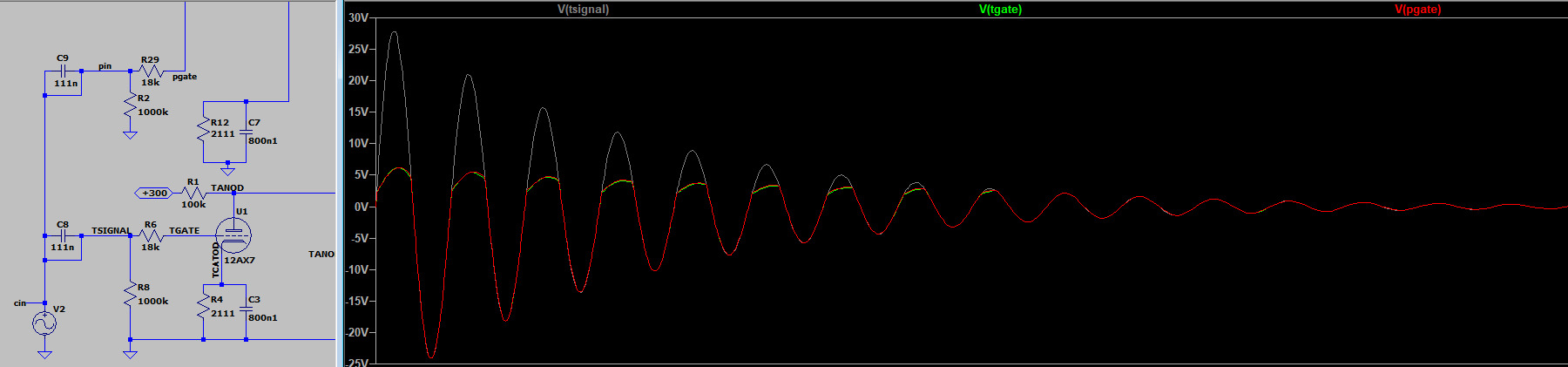

68к в сет­ке, 0.1к в ка­то­де:

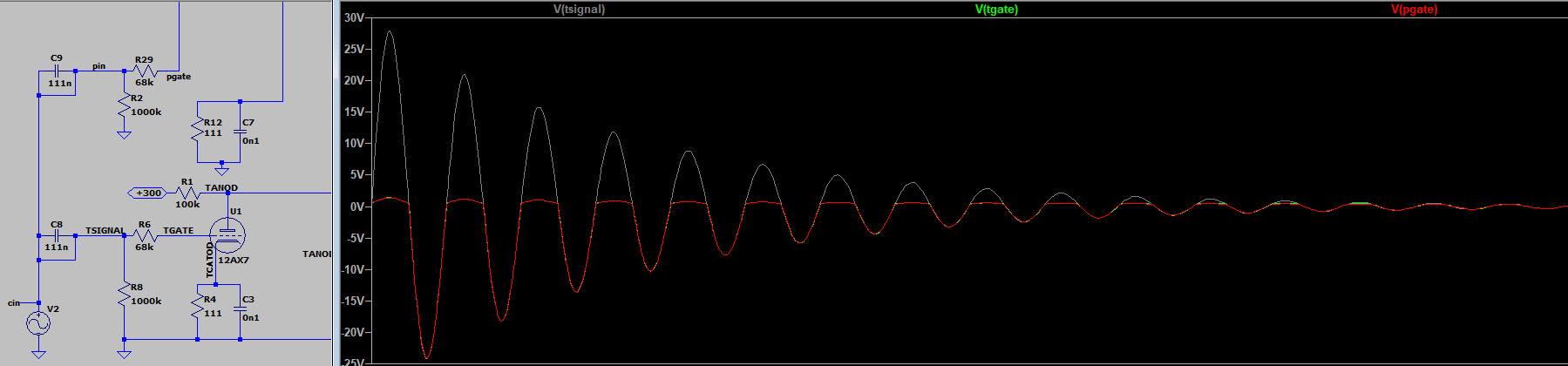

68к в сет­ке, 2.5к в ка­то­де:

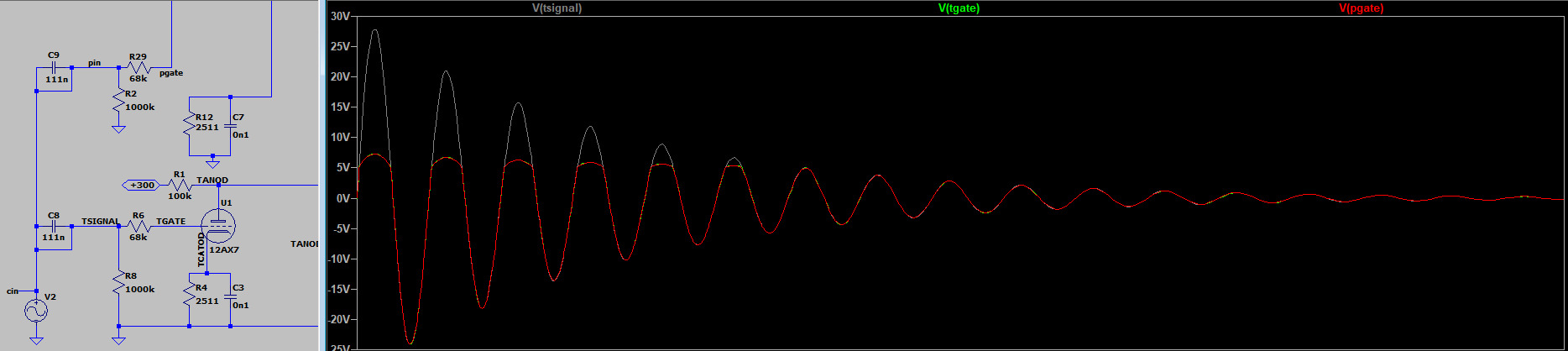

5к в сет­ке, 1.1к в ка­то­де:

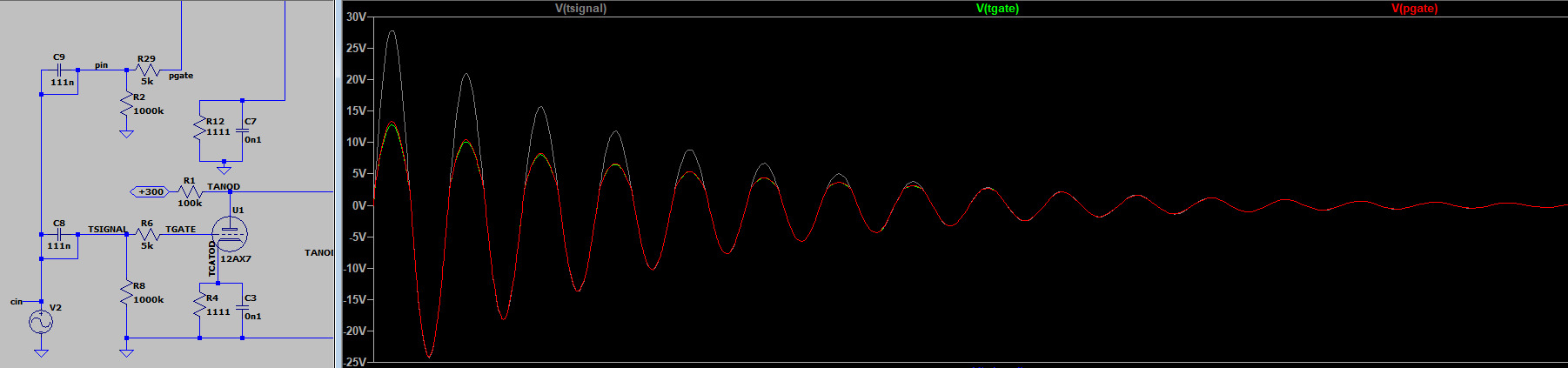

18к в сет­ке, 2.1к в ка­то­де, 800нФ в ка­то­де:

Неко­то­рые за­ме­ча­ния к уви­ден­но­му: где­то по­яв­ля­ет­ся неболь­шая раз­ни­ца в уровне на­пря­же­ний, это всё мы про­ве­рим на ре­аль­ном стен­де и из­ме­рим ре­аль­ным ос­цил­ло­гра­фом.

Да­лее я хо­чу отой­ти от вре­мен­ных гра­фи­ков, и предо­став­лю срав­ни­тель­ные гра­фи­ки по­лу­чен­но­го сиг­на­ла от из­на­чаль­но­го. Так бо­лее на­гляд­но «со всех сто­рон» вид­но как ве­дёт се­бя сиг­нал в кон­крет­ный мо­мент вре­ме­ни в со­от­но­ше­нии с из­на­чаль­ным (се­рый — сиг­нал с ге­не­ра­то­ра, зе­ле­ный — сет­ка лам­пы, крас­ный сет­ка ПЛ-6н2п).

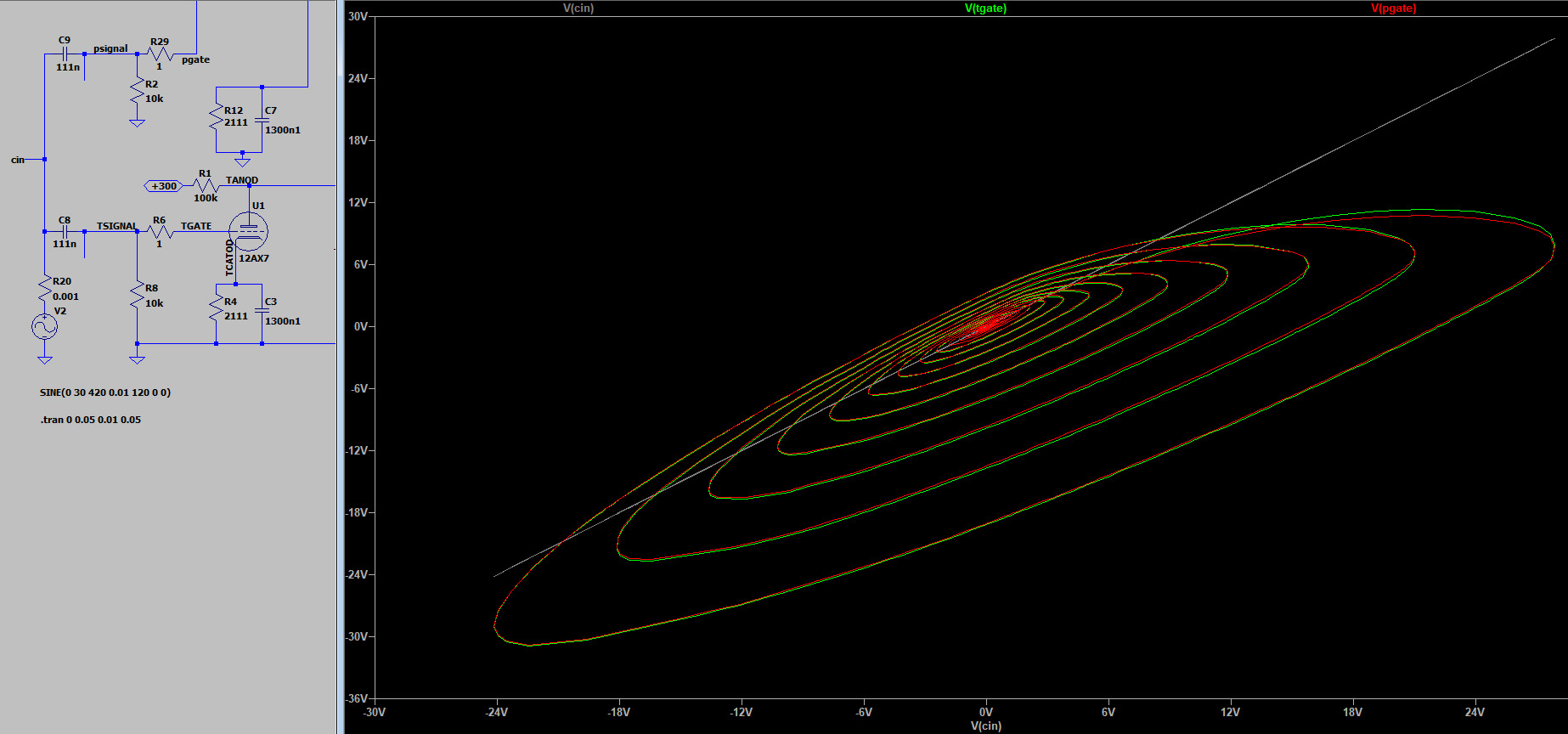

В про­хо­де 111нФ, 18к в сет­ке, 1М ре­зи­стор утеч­ки, 2к1 и 800нФ в ка­то­де:

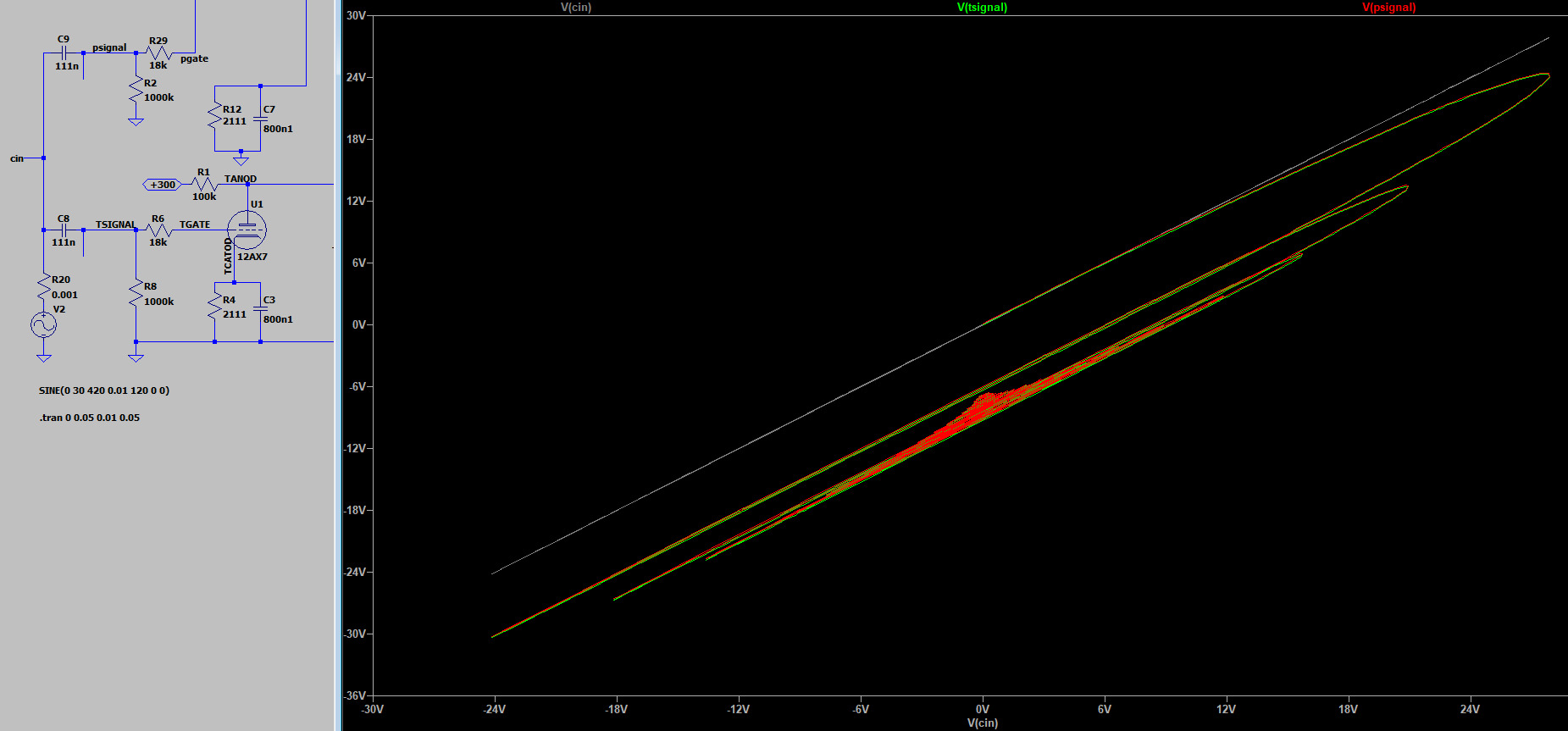

В про­хо­де 111нФ, 68к в сет­ке, 1М ре­зи­стор утеч­ки, 2к1 и 800нФ в ка­то­де:

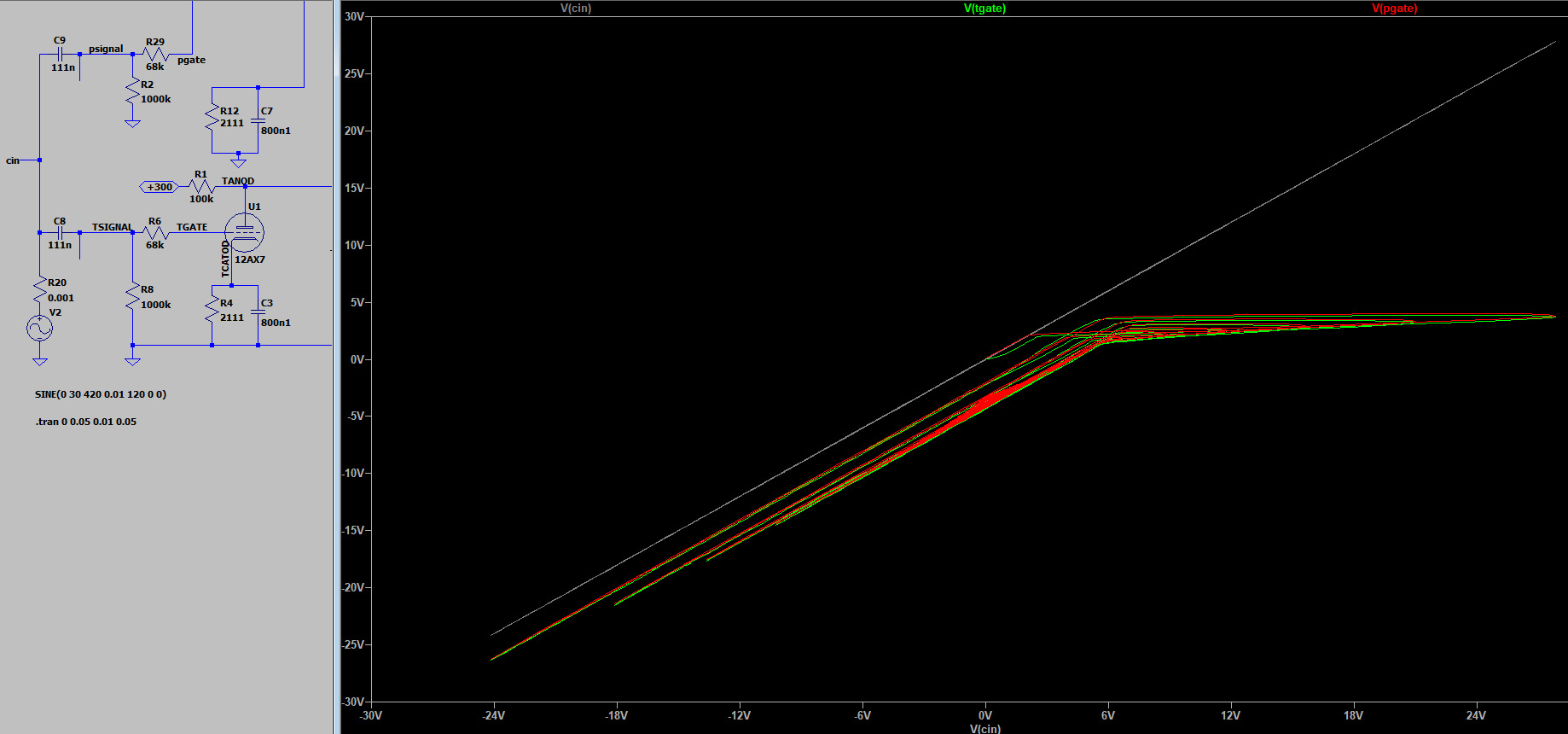

В про­хо­де 111нФ, без со­про­тив­ле­ния в сет­ке, 10к ре­зи­стор утеч­ки, 2к1 и 1300нФ в ка­то­де:

На по­след­нем гра­фи­ке вид­но, что мо­дель ре­а­ги­ру­ет ана­ло­гич­но лам­по­во­му кас­ка­ду да­же на из­ме­не­ние ре­зи­сто­ра утеч­ки сет­ки. Это мо­жет кос­вен­но по­ка­зы­вать, что мы на пра­виль­ном пу­ти.
